Гибкий кабель управления TKD 2YSL(ST)CY-J 0,6-1kV EMV-3 PLUS
2YSL(ST)CYK-J 0,6-1kV EMV-3 PLUS-UV
Применение:
Используется в качестве силового, соединительного кабеля управления для подвижных систем с частотными преобразователями, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не для прокладки в земле. Вариант кабеля с УФ-защитой (с оболочкой черного цвета) используется для прокладки на открытом воздухе.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых маслел (см таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
• Незначительная рабочая емкость и небольшое сопротивление обеспечивают хорошую электромагнитную совместимость.
• Рекомендуется для электромагнитной совместимости (ЭМС).
• Наружная ПВХ-оболочка черного цвета устойчива к УФ-излучению.
• Возможна поставка этого типа для прокладки в земле (оболочка черного цвета).

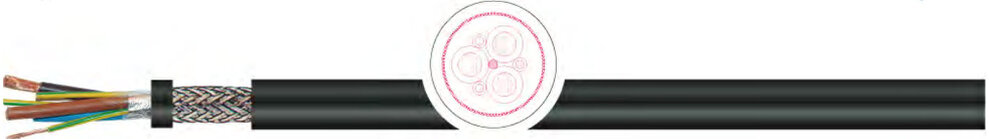

Характеристики гибкого кабеля управления TKD 2YSL(ST)CY-J 0,6-1kV EMV-3 PLUS 2YSL(ST)CYK-J 0,6-1kV EMV-3 PLUS-UV
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | PE (полиэтелен) |
| маркировка жил: | в соотв. DIN VDE 0293-308 цветная маркировка жил с желто-зеленой жилой, поделенной на три части |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
контактная защита | полиэфирная прозрачная пленка |
общий экран | в виде медной луженой оплетки поверх алюминевой фольги, плотность покрытия ок.85%. |
внешняя оболочка: | ПВХ |
| цвет оболочки: | 2YSL(St)CY-J EMV-3 PLUS: прозрачный, 2YSL(St) CYK-J EMV-3 PLUS-UV: чёрный |
| номинальное напряжение: | Uo/U 0,6/1 кВ |
| испытательное напряжение: | 4 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | до 12 мм Ø: 5 x диаметр кабеля; до 20 мм Ø: 7,5 x диаметр кабеля; > 20 мм Ø: 10 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | до 12 мм Ø: 10 x диаметр кабеля; до 20 мм Ø: 15 x диаметр кабеля; > 20 мм Ø: 20 x диаметр кабеля |
| температура стационарно: | -40 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C |
макс. температура на проводнике | + 70 °C при работе; +160 °C в случае короткого замыкания |
| свойства изоляции: | самозатухающая, не распространяет горение согл. IEC 60332-1 |
| стандарт: | согл. DIN VDE 0250 , соотв. директиве 2006/95/EС CE |
Примечание:
• Соответсвует директиве RoHS.
• В таблице конструкций указана макс. допустимая токовая нагрузка при внешней температуре 30°C. При более высоких температурах руководствоваться поправочными коэфициентами из таблицы технических указаний.
• Возможна поставка кабеля определенного цвета и размера по запросу.
Характеристики гибкого кабеля управления TKD 2YSL(ST)CY-J 0,6-1kV EMV-3 PLUS
2YSL(ST)CYK-J 0,6-1kV EMV-3 PLUS-UV
Модели гибкого кабеля управления TKD 2YSL(ST)CY-J 0,6-1kV EMV-3 PLUS
2YSL(ST)CYK-J 0,6-1kV EMV-3 PLUS-UV:
2YSL(ST)CYK-J 0,6-1kV EMV-3 PLUS-UV:

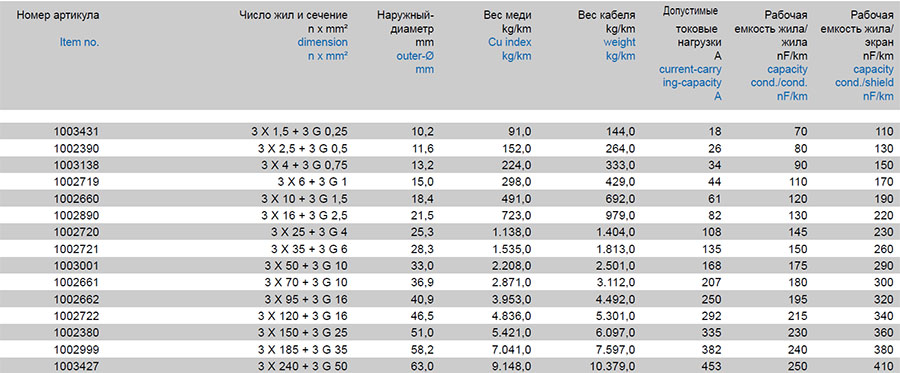

1003431, 1002390, 1003138, 1002719, 1002660, 1002890, 1002720, 1002721, 1003001, 1002661, 1002662, 1002722, 1002380, 1002999, 1003427
