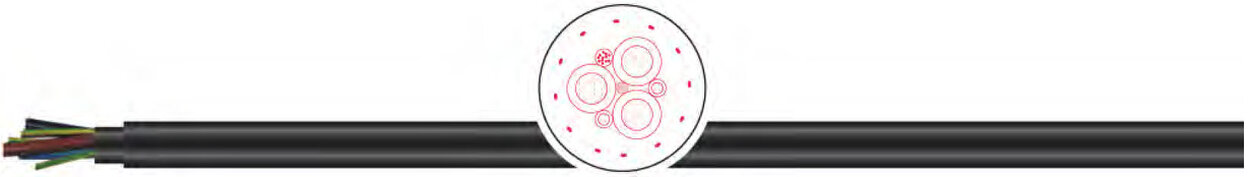

Кабель TKD TROMMELFLEX KSM-S (N)SHTÖU-J, TROMMELFLEX KSM-S (N)SHTÖU-J + FO
Применение:
Барабанный кабель с защитой от скручивания используется в случае необходимости частой намотки и размотки с нагрузкой скручивания и/или одновременной тяговой нагрузкой, при принудительном управлении транспортными средствами с помощью проводов. Применяется для прокладки в сухих и влажных помещениях, под открытым небом, на строительных площадках, производственных и сельскохозяйственных предприятиях.
Особенности:
• Отсутствие кремнийорганической резины (при производстве).
• Cкорость намотки до 180 м/мин.
• Между внутренней и внешней оболочкой находится текстильная оплетка.
• Длительная нагрузка при растяжении макс. 20 Н/мм2.
• В случае высоких механических нагрузок, особенно при высоком динамическом растягивающем усилии, допустимые нагрузки на кабель должны определяться индивидуально в каждом конкретном случае.
• Передача данных без помех по оптическим волокнам.
Характеристики кабеля TKD TROMMELFLEX KSM-S (N)SHTÖU-J, TROMMELFLEX KSM-S (N)SHTÖU-J + FO
| проводник: | медный многопров. FO: тип волокна 62,5/125 μ |
структура | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5. |
| изоляция: | спец. резиновый компаунд; FO: с гелем в PЕТР трубке из спец. термопластичного компаунда |
маркировка жил | согл. VDE 0293-308 цветные с зелено-желтой |
общая скрутка | послойный повив жил, FO-элементы в промежутках между отдельными проводниками |
материал вн.оболочки | специальный резиновый компаунд специальный |
внешняя оболочка | резиновый компаунд |
цвет оболочки | черный цвет |
маркировка | да |
номинальное напряжение | Uo/U: 0,6/1 кВ |
испытательное напряжение | 4 кВ |
Допустимые токовые нагрузки | согласно DIN VDE, смотри таблицу технических указаний |
пр.электрические свойства | оптоволокно при 850 нм: затухание: 3,3 дБ/км пропускная способность: ≥ 200 MГц x км диафрагма: 0.27 ± 0.02 показатель преломления: 1,497 оптоволокно при 1300 нм: затухание: 0,9 дБ/км пропускная способность: ≥ 500 MГц x км диафрагма: 0.27 ± 0.02 показатель преломления: 1,493 |
| Мин. радиус изгиба неподвижно: | согл. DIN VDE 0298 часть 3 |
| Мин. радиус изгиба подвижно: | согл. DIN VDE 0298 часть 3 |
температура стационарно | -40 °C / +80 °C |
температура подвижно | -40 °C / +80 °C |
макс. температура на проводнике | +90 °C |
свойства изоляции | самозатухающая, не распространяет горение согл. DIN EN 60332-2-1 |
маслостойкость | согласно EN 60811-2-1 |
стандарт | согласно DIN VDE 0250 |
Примечание:
• Соответствует директиве по RoHS.
• Кабель соответствует директиве 2006/95/EС (Директива по низкому напряжению).
• Возможна поставка кабеля определенного цвета и размера по запросу.
• Возможна поставка кабельных акксесуаров.

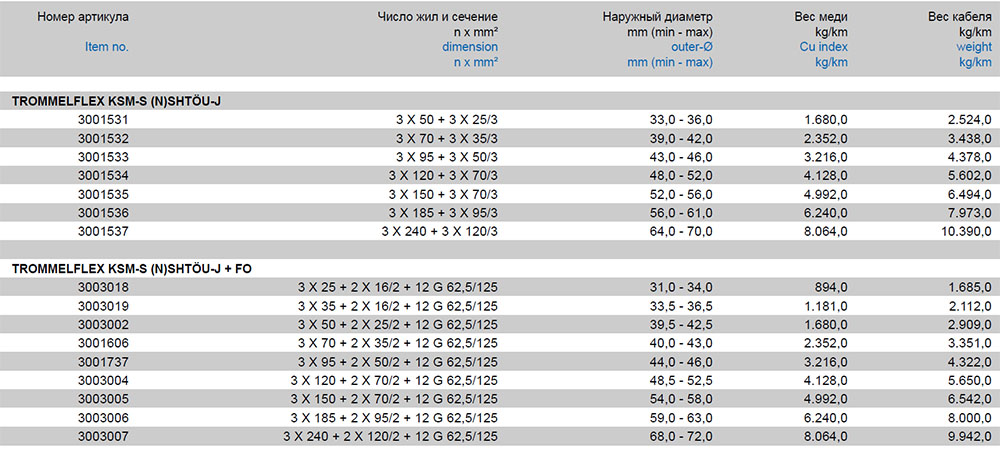

Характеристики кабеля TKD TROMMELFLEX KSM-S (N)SHTÖU-J, TROMMELFLEX KSM-S (N)SHTÖU-J + FO
Модели кабеля TKD TROMMELFLEX KSM-S (N)SHTÖU-J, TROMMELFLEX KSM-S (N)SHTÖU-J + FO:
3001531, 3001532, 3001533, 3001534, 3001535, 3001536, 3001537,
3003018, 3003019, 3003002, 3001606, 3001737, 3003004, 3003005, 3003006, 3003007
