Термостойкий кабель TKD NYCWY 0,6-1 kV
Применение:
Силовой кабель применяется на электростанциях, в распределительных и промышленных устройствах, в местных сетях. Такой кабель предназначен для прокладки в земле и кабельных каналах, для внутренней, наружной прокладки, в воде и в условиях, когда требуется повышенная механическая защита от контактного напряжения.
Особенности:
• Номинальное напряжение 0,6/1 кВ, испытательное напряжение 4 кВ.
• Внешняя оболочка устойчива к УФ-излучению.
• При прокладке в сухих помещениях не требуются концевые муфты.
• Волнообразный, концентрический CEANDER-проводник для экранирования, может быть использован в качестве защитного, нейтрального (N), PE- или PEN-проводника, но не в качестве нар.проводника.
• Волнообразный концентрический CEANDER-проводник (CW) не режут при разветвлении и т.о. монтируют любые разветвления кабеля.
• Без использования кремнийорганической резины (при производстве).
Характеристики теромостойкого кабеля TKD NYCWY 0,6-1 kV
| проводник: | медный |
| структура: | согл. DIN VDE 0295 кл. 1 или 2 соотв. IEC 60228 кл. 1 или 2 |
| изоляция: | ПВХ. |
| маркировка жил: | согл. VDE 0293-308 |
способ скрутки | послойный повив жил |
материал вн.оболочки | наполнитель |
общий экран | концентрический проводник из медной круглой проволоки |
внешняя оболочка | ПВХ |
цвет оболочки | черный цвет |
| номинальное напряжение: | Uo/U: 0,6/1 кВ |
| испытательное напряжение: | 4 кВ |
Cопротивление проводника | при +20 °C согл. DIN VDE 0295 кл. 1 или 2 соотв. IEC 60228 кл. 1 или 2 |
Допустимые токовые нагрузки | согл. DIN VDE, см. таблицу технических указаний |
| Мин. радиус изгиба неподвижно: | одножильный провод: 15 x диаметр кабеля; многожильный провод: 12 x диаметр кабеля |
| температура стационарно: | -40 °C / +70 °C |
температура подвижно | - 5 °C / +50 °C |
макс. температура на проводнике | + 70 °C при работе; +160 °C в случае короткого замыкания. |
| свойства изоляции: | согл. VDE 0472-804-B и IEC 60332-1 не распространяет горение |
стандарт | согл. DIN VDE 0271 и IEC 60502 |
нормы | VDE |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля NAYCWY (c алюмин. проводниками)с синей оболочкой для искробезопасных установок.
• Возможна поставка кабеля определенного цвета и размера по запросу.

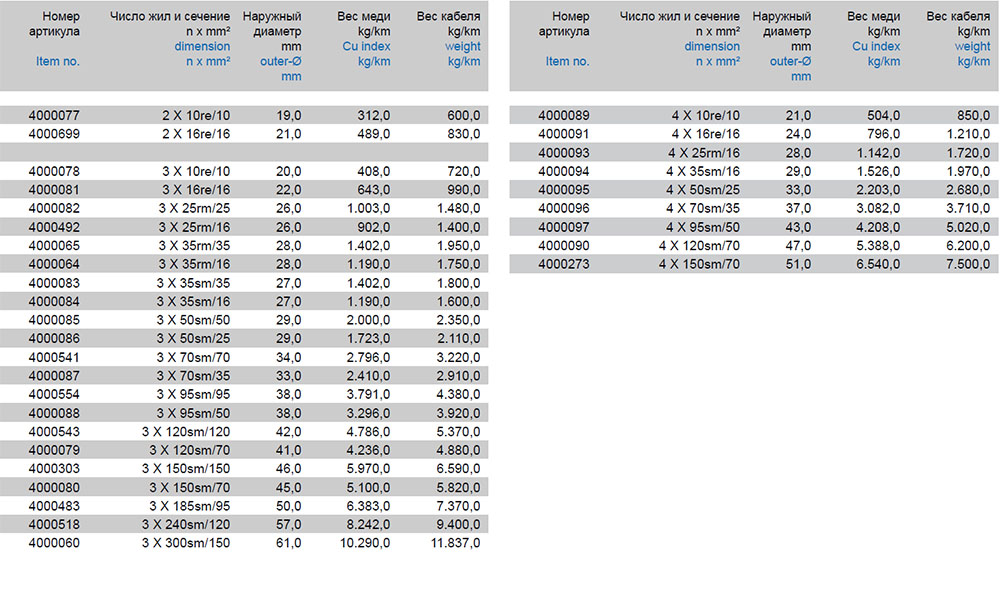

Характеристики термостойкого кабеля TKD NYCWY 0,6-1 kV
Модели термостойкого кабеля TKD NYCWY 0,6-1 kV:
4000077, 4000699, 4000078, 4000081, 4000082, 4000492, 4000065,
4000064, 4000083, 4000084, 4000085, 4000086, 4000541, 4000087, 4000554, 4000088,
4000543, 4000079, 4000303, 4000080, 4000483, 4000518, 4000060, 4000089, 4000091,
4000093, 4000094, 4000095, 4000096, 4000097, 4000090, 4000273
