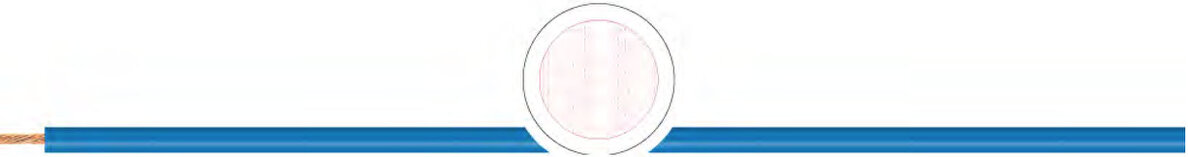

Теромстойкий кабель TKD Litze UL-CSA
Применение:
Кабель, изолированный ПВХ-пластикатом, согласно норм UL/CSA. Применяется для внутреннего монтажа в шкафах комплексных распределительных устройств, в медико-технических аппаратах, электронных приборах, аппаратуре управления, защитных шлангах, машиностроении, а также в качестве кабеля подключения трансформаторов и моторов.
Особенности:
• Устойчив к воздействию кислот, щелочей и некотырым маслам.(см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
• Предназначен для режущей - клеммной технике, в сочетании с 7- или 19- проволочным медным проводом.
• Монтажный кабель одобрен UL/CSA .
• Внешняя оболочка кабеля трудновоспламеняющаяся и самозатухающая.
• Не для прямой прокладки на платформах, лотках и поддонах (исключение- это использование при выравнивании потенциалов).
• Возможна поставка кабеля всех стандартных цветов.
Характеристики теромостойкого кабеля TKD Litze UL-CSA
| проводник: | медный луженый |
| структура: | согл. AWG-Nr., AWG-многопроволочный проводник, см. таблицу технических указаний. |
| изоляция: | ПВХ. |
| маркировка жил: | разные цвета |
| номинальное напряжение: | UL Style 1007/1569: 300 В; UL-Style 1015,1284: 600 В |
| испытательное напряжение: | 3 кВ |
Cопротивление проводника | согл. DIN VDE 0295 соотв. IEC 60228 |
Допустимые токовые нагрузки | согласно DIN VDE, см. таблицу технических указаний |
| Мин. радиус изгиба неподвижно: | 10 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля |
| температура стационарно: | -40 °C / +105 °C |
| свойства изоляции: | самозатухающая, не распространяет горение; вид испытаний: VW-1 UL согл. стандарта 83 |
стандарт | UL: AWM Style 1007/1569/1015 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.
Характеристики термостойкого кабеля TKD Litze UL-CSA
Модели термостойкого кабеля TKD Litze UL-CSA:
AWG 30 (0,055 mm²), AWG 28 (0,084 mm²), AWG 26 (0,13 mm²), AWG
24 (0,21 mm²), AWG 22 (0,33 mm²), AWG 20 (0,56 mm²), AWG 18 (0,82 mm²), AWG 16
(1,31 mm²), AWG 24 (0,21 mm²), AWG 22 (0,33 mm²), AWG 20 (0,56 mm²), AWG 18
(0,82 mm²), AWG 16 (1,31 mm²), AWG 14 (2,15 mm²), AWG 12 (3,44 mm²), AWG 10
(5,37 mm²), AWG 8 (8,39 mm²), AWG 6 (13,47 mm²), AWG 4 (21,13 mm²), AWG 2 (33,57
mm²), AWG 1 (42,62 mm²)
