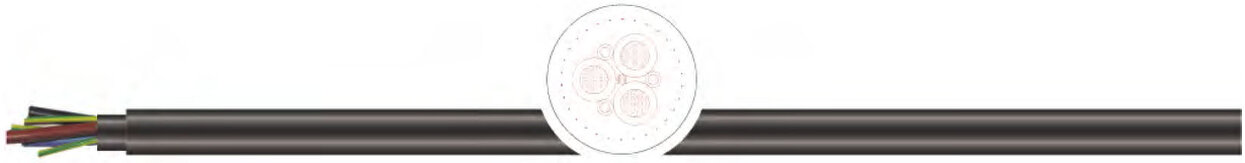

Кабель TKD TROMMELFLEX KSM-S-K (N)SHTÖU-J



Применение:
Барабанный кабель с защитой от скручивания используется в случае необходимости частой намотки и размотки с нагрузкой скручивания и/или одновременной тяговой нагрузкой, при принудительном управлении транспортными средствами с помощью проводов. Применяется для прокладки в сухих и влажных помещениях, под открытым небом, на строительных площадках, производственных, и сельскохозяйственных предприятиях.

Особенности:
• Отсутствие кремнийорганической резины (при производстве).
• Скорость намотки до 180 м/мин.
• Между внутренней и внешней оболочкой -текстильная обмотка.
• Длительная нагрузка макс. 20 N/мм².
• Морозостойкий до -50 °C.
• В случае высоких механических нагрузок, особенно при высоком динамическом растягивающем усилии, допустимые нагрузки на кабель должны определяться индивидуально в каждом конкретном случае.

Характеристики кабеля TKD TROMMELFLEX KSM-S-K (N)SHTÖU-J
проводник:
медный многопроволочный
структура
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5.
изоляция:
резиновый компаунд
маркировка жил
согл. VDE 0293-308 цветовая маркировка с желто-зеленой жилой
общая скрутка
жилы скручены в слои, жила заземления разделена
материал вн.оболочки
резиновый компаунд
внешняя оболочка
резиновый компаунд
цвет оболочки
черный цвет
маркировка
да
номинальное напряжение
Uo/U: 0,6/1 кВ
испытательное напряжение
4 кВ
Допустимые токовые нагрузки
согласно DIN VDE, смотри таблицу технических указаний
Мин. радиус изгиба неподвижно:
согл. DIN VDE 0298 часть 3
Мин. радиус изгиба подвижно:
согл. DIN VDE 0298 часть 3
температура стационарно
-50 °C / +80 °C
температура подвижно
-50 °C / +80 °C
макс. температура на
проводнике
+90 °C
свойства изоляции
самозатухающая, не распространяет горение по IEC
60332-1
маслостойкость
согласно EN 60811-2-1
стандарт
согласно DIN VDE 0250

Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• По запросу производим специальную конструкцию кабеля определенного цвета и размера.
• Возможна поставка кабеля с подходящими муфтами и наконечниками.

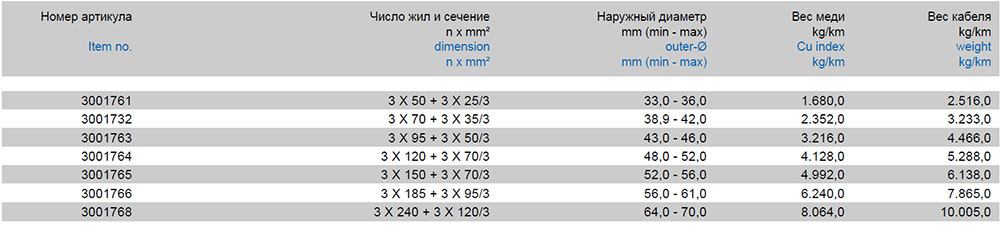

Характеристики кабеля TKD TROMMELFLEX KSM-S-K (N)SHTÖU-J

Модели кабеля TKD TROMMELFLEX KSM-S-K (N)SHTÖU-J:
3001761, 3001732, 3001763, 3001764, 3001765, 3001766, 3001768
