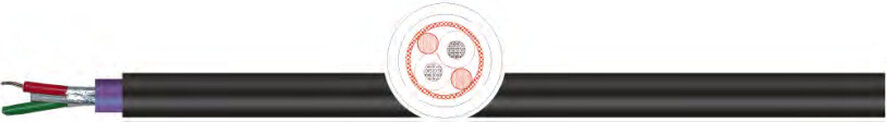

Кабель TKD PROFIBUS 2462 PVC-PE 150 Ω 1x2x0,64 мм
Применение:
Экранированный кабель предназначен для работы в системах Siemens L2-DP, F.I.P.-Feldbus. Применяется для прокладки снаружи и в землю.
Особенности:
• Устойчив к изменению погодных условий.
• Устойчив к воздействию жиров, охлаждающей жидкости и смазывающих материалов (см. таблицу технических указаний).
• Максимальная длина кабеля для сегмента BUS: 1200 м-9,6 Кбт 400 м-500 Кбт 200 м-1,5 Мбт 100 м-12 Мбт
Характеристики кабеля TKD PROFIBUS 2462 PVC-PE 150 Ω 1x2x0,64 мм
| проводник: | медный однопроволочный |
| структура: | 0,64 мм |
изоляция | вспененный полиэтилен PE |
маркировка жил | зеленый, красный |
экран | алюминивая фольга, медная луженая оплетка, затухание экрана ≥ 55 дБ |
материал вн.оболочки | ПВХ, YM1/2 согл. DIN VDE 0207 часть 5 |
цвет внутренней оболочки | фиолетовый |
внешняя оболочка: | PE, 2Y |
цвет оболочки | черный, RAL 9005. |
маркировка | да |
номинальное напряжение | 250 В (не для высокого напряжения) |
испытательное напряжение | жила/жила: 1.500 В жила/экран: 750 В |
Cопротивление проводника | при +20 °C макс. 55 Ω / км |
сопротивление изоляции | при +20 °C макс. ≥ 1 GΩxкм |
Емкость | макс. 30 нФ/км |
волновое сопротивление | 150 Ω ± 15 Ω |
Мин. радиус изгиба неподвижно | 7,5 x диаметр кабеля |
Мин. радиус изгиба подвижно | 15 x диаметр кабеля |
| температура стационарно: | -40 °C / +70 °C |
температура подвижно | - 5 °C / +70 °C |
стандарт | DIN VDE 0207, 0250, 0293, 0295, 0472, 0482, IEC |
наружный диаметр | 10,20 мм ± 0,30 мм. |
вес меди | 28 кг/км |
вес | 64 кг/км |
Примечание:
• Соответствует директиве RoHS.
• Возможна поставка кабеля определенного цвета и размера по запросу.
• Возможна поставка кабеля конструкции "fast connect".
