Кабеленесущие цепи ПромТехнологии
Перейти в раздел
каталоги и инструкции
Стальные кабеленесущие цепи (оцинкованная или нержавеющая сталь) предназначены для использования в тяжелых условиях эксплуатации, а также при высоких механических нагрузках.

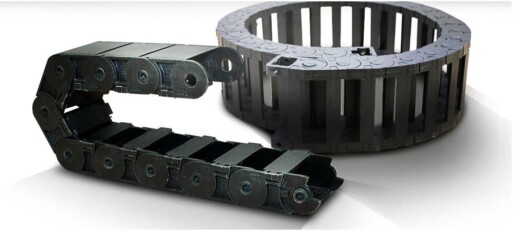

Гибкие кабель каналы помогают защитить кабели и шланги при линейных и двухмерных передвижениях подвижных элементов различного оборудования. Они используются для подключения станков и других агрегатов, защищают кабель от повреждений в процессе эксплуатации.
Ассортимент энергоцепей ПромТехнологии:

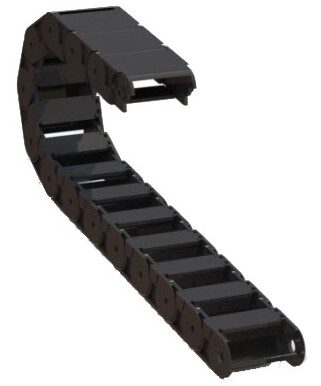

Полиамидные энергоцепи ПромТехнологии КЦ 018
Гибкий кабель канал серии КЦ 018 полузакрытого типа, используется для защиты кабелей и шлангов диаметром до 18мм. Изготавливается из стеклонаполненного полиамида. Открывающаяся перемычка с внутренней стороны обеспечивает доступ к проложенным проводам и шлангам без демонтажа кабеленесущей цепи.
| Гибкий кабель-канал КЦ018/37 | (полузакрытый) | 18 x 37 | R34 |
Продукция изготавливается из полиамида высокого качества, укрепленного стекловолокном. Материал предназначен для использования при температурах в диапазоне -40 до +130°С.
Применение гибких кабель каналов для подключения подвижных элементов позволяет:
• Выполнить прокладку сразу нескольких кабелей или шлангов;
• Создать равномерную нагрузку на провода;
• Исключить перегибы, перетягивание кабелей;
• Защитить коммуникации от воздействия агрессивных субстанций.
• Обеспечить легкость доступа к поврежденным участкам.

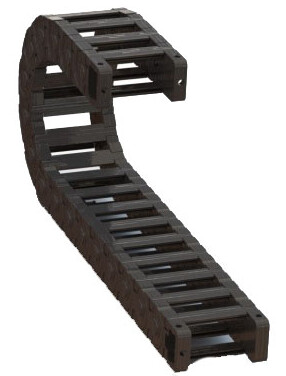

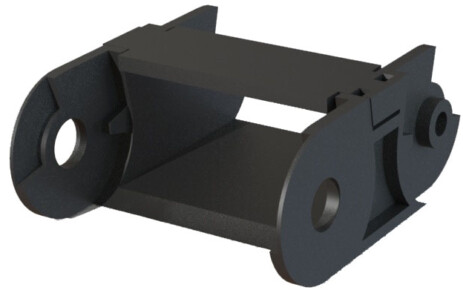

Полиамидные энергоцепи ПромТехнологии КЦ 0250
Гибкий кабель канал серии КЦ 0250 открытого типа, используется для защиты кабелей и шлангов диаметром до 25мм. Изготавливается из стеклонаполненного полиамида. Открывающаяся перемычка с внутренней и внешней сторон обеспечивает доступ к проложенным проводам и шлангам без демонтажа энергоцепи.
| Гибкий кабель-канал КЦ 0250/35 | открытый | 27 x 35 | R70, R120, R150 |
| Гибкий кабель-канал КЦ 0250/55 | открытый | 27 x 55 | R70, R120, R150 |
| Гибкий кабель-канал КЦ 0250/75 | открытый | 27 x 75 | R70, R120, R150 |
| Гибкий кабель-канал КЦ 0250/100 | открытый | 27 x 100 | R70, R120, R150 |
| Гибкий кабель-канал КЦ 0250/125 | открытый | 27 x 125 | R70, R120, R150 |
| Гибкий кабель-канал КЦ 0250/150 | открытый | 27 x 150 | R70, R120, R150 |
| Гибкий кабель-канал КЦ 0250/200 | открытый | 27 x 200 | R70, R120, R150 |

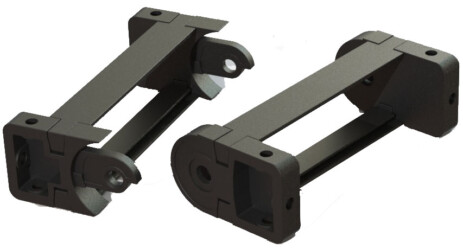

Универсальные концевые соединители КЦ025
Вертикальные разделители
Продукция изготавливается из полиамида высокого качества, укрепленного стекловолокном. Материал предназначен для использования при температурах в диапазоне -40 до +130°С.
Применение гибких кабель каналов для подключения подвижных элементов позволяет:
• Выполнить прокладку сразу нескольких кабелей или шлангов;
• Создать равномерную нагрузку на провода;
• Исключить перегибы, перетягивание кабелей;
• Защитить коммуникации от воздействия агрессивных субстанций.
• Обеспечить легкость доступа к поврежденным участкам.
Полиамидные энергоцепи ПромТехнологии КЦ 0250-C
Гибкий кабель канал серии КЦ 0250-С открытого типа, используется для защиты кабелей и шлангов диаметром до 25мм при больших дистанциях перемещения. Изготавливается из полимеров с высоким пределом прочности при растяжении и низким коэффициентом трения. Открывающаяся перемычка с внутренней и внешней сторон обеспечивает доступ к проложенным проводам и шлангам без демонтажа энергоцепи.
Ассортимент полиамидных цепей КЦ 0250-С: гибкий кабель-канал КЦ 0250С/35, гибкий кабель-канал КЦ 0250С/55, гибкий кабель-канал КЦ 0250С/75, гибкий кабель-канал КЦ 0250С/100, гибкий кабель-канал КЦ 0250С/125, гибкий кабель-канал КЦ 0250С/150, гибкий кабель-канал КЦ 0250С/200.
Универсальные концевые соединители КЦ025
Вертикальные разделители
Продукция изготавливается из полиамида высокого качества, укрепленного стекловолокном. Материал предназначен для использования при температурах в диапазоне -40 до +130°С.
Применение гибких кабель каналов для подключения подвижных элементов позволяет:
• Выполнить прокладку сразу нескольких кабелей или шлангов;
• Создать равномерную нагрузку на провода;
• Исключить перегибы, перетягивание кабелей;
• Защитить коммуникации от воздействия агрессивных субстанций.
• Обеспечить легкость доступа к поврежденным участкам.

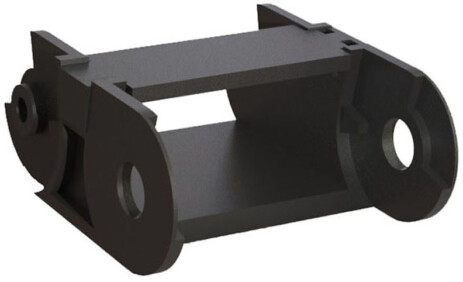

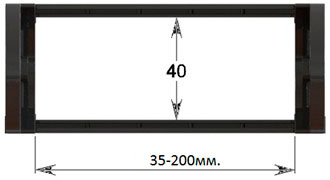

Полиамидные энергоцепи ПромТехнологии КЦ 038
Гибкий кабель канал серии КЦ 038 открытого типа, используется для защиты кабелей и шлангов диаметром до 38мм. Изготавливается из стеклонаполненного полиамида. Открывающаяся перемычка с внутренней и внешней сторон обеспечивает доступ к проложенным проводам и шлангам без демонтажа энергоцепи.
| Гибкий кабель-канал КЦ 038/35 | открытый | 40 x 35 | R155, R205 |
| Гибкий кабель-канал КЦ 038/55 | открытый | 40 x 55 | R155, R205 |
| Гибкий кабель-канал КЦ 038/75 | открытый | 40 x 75 | R155, R205 |
| Гибкий кабель-канал КЦ 038/100 | открытый | 40 x 100 | R155, R205 |
| Гибкий кабель-канал КЦ 038/125 | открытый | 40 x 125 | R155, R205 |
| Гибкий кабель-канал КЦ 038/150 | открытый | 40 x 150 | R155, R205 |
| Гибкий кабель-канал КЦ 038/200 | открытый | 40 x 200 | R155, R205 |

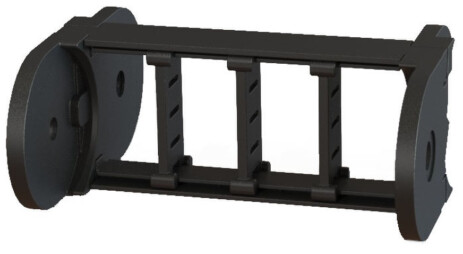

Вертикальные разделители 038
Продукция изготавливается из полиамида высокого качества, укрепленного стекловолокном. Материал предназначен для использования при температурах в диапазоне -40 до +130°С.
Применение гибких кабель каналов для подключения подвижных элементов позволяет:
• Выполнить прокладку сразу нескольких кабелей или шлангов;
• Создать равномерную нагрузку на провода;
• Исключить перегибы, перетягивание кабелей;
• Защитить коммуникации от воздействия агрессивных субстанций.
• Обеспечить легкость доступа к поврежденным участкам.
Гибкие кабель-каналы

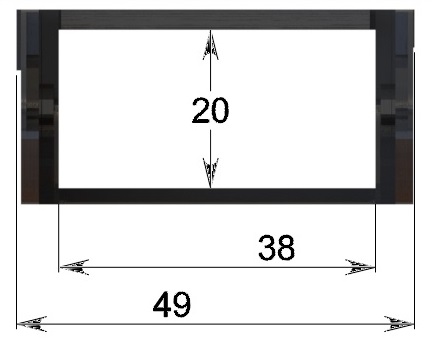

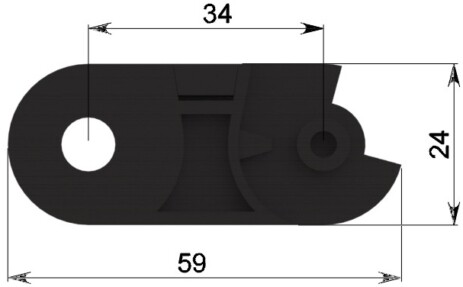

Технические характеристики для самонесущей цепи КЦ018

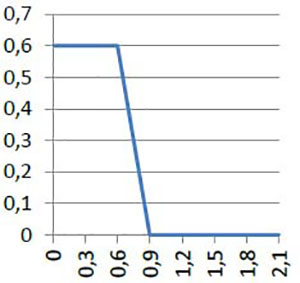

Диаграмма нагрузки самонесущей цепи
Дополнительная нагрузка, кг/м

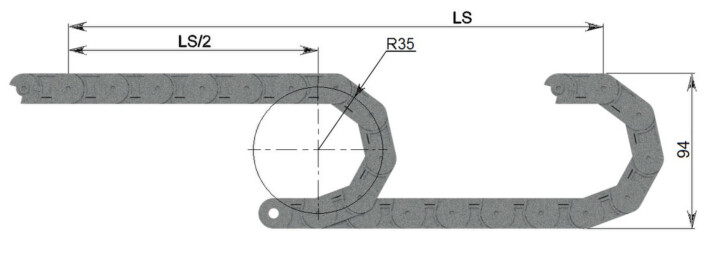

L=LS/2+𝜋𝜋𝑅𝑅
L – длина цепи LS2 - половина длины перемещения цепи
R – радиус изгиба цепи
Если значения параметров цепи LS/2 выходят за пределы диаграммы самонесущей мощности, возникает необходимость использования дополнительных поддерживающих роликов, для того чтобы обеспечить необходимую длину
LS2 MAX самонесущая длина, м
Способ демонтажа планки соединительной
Откидывающаяся планка соединительная обеспечивает возможность быстрого доступа к необходимому участку кабеля
После достижения планкой соединительной вертикального положения возможно ее удаление из посадочного места по указанному направлению
Демонтаж планки соединительной производится без дополнительного инструмента

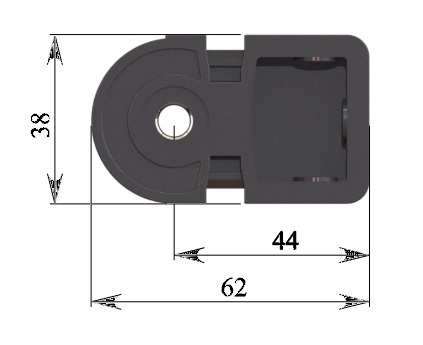

Технические характеристики для самонесущей цепи КЦ025
Б, мм | масса цепи, кг/м |
| 225 | 1,89 |
| 175 | 1,67 |
| 150 | 1,54 |
| 125 | 1,44 |
| 100 | 1,28 |
| 80 | 1,2 |
| 60 | 1,12 |

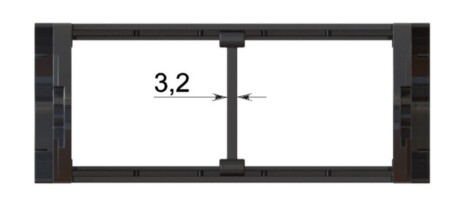

Присутствует возможность необходимого перемещения разделительной перегородки
Разделительная перегородка позволяет поделить пространство кабель-канала на необходимое количество потоков
Способ демонтажа планки соединительной
Для быстрого доступа к поврежденному фрагменту кабеля предусмотрена возможность демонтажа планки соединительной на любом участке цепи кабель-канала

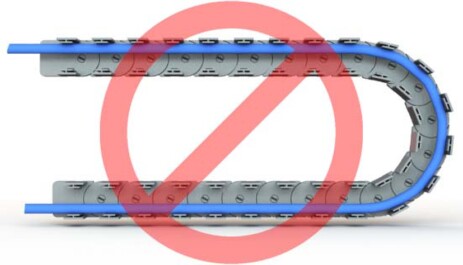

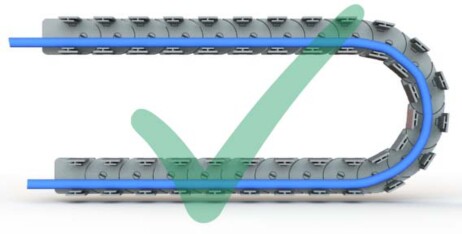

Варианты позиционирования кабеля в кабель-канале:
Технические характеристики для самонесущей цепи КЦ025
Диаграмма нагрузки самонесущей цепи
Основные геометрические характеристики цепи
Дополнительная нагрузка, кг/м
Тип кабель-канала | Размеры, мм | |
R | H | |
КЦ 025 | 70 | 177 |
| 90 | 217 | |
| 120 | 277 | |
| 150 | 337 | |
LS2 MAX самонесущая длина, м
Если значения параметров цепи LS/2 выходят за пределы диаграммы самонесущей мощности, возникает необходимость использования дополнительных поддерживающих роликов, для того чтобы обеспечить необходимую длину перемещения.
L – длина цепи LS2 - половина длины перемещения цепи
R – радиус изгиба цепи
Н – габаритный размер цепи при изгибе

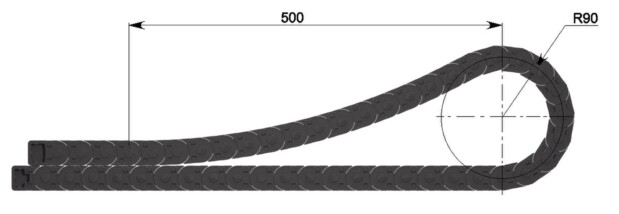

Исполнение кабель-канала КЦ025 с радиусом изгиба цепи 90 мм
Возможно дополнительное исполнение кабель-канала КЦ025, при котором контакт подвижной верхней и неподвижной нижней части цепи происходит на расстояние 500 мм от центра радиуса изгиба.
Преимущества исполнения:
- самоскользящяя цепь
- материал повышенного качества
Скольжение верхней части цепи по нижней части кабель-канала
Технические характеристики цепи КС025

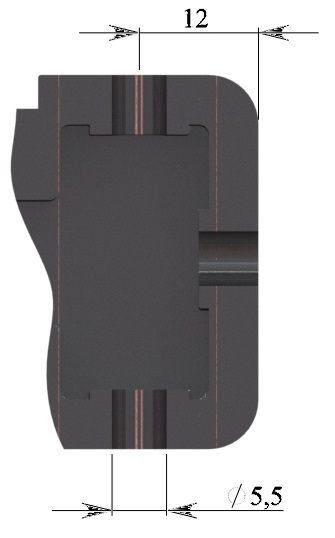

В каждом концевом соединителе предусмотрено по 3 монтажных отверстия, позволяющих спозиционировать цепь кабель-канала в необходимое положение
Концевые соединители служат для крепления обоих концов цепи к оборудованию

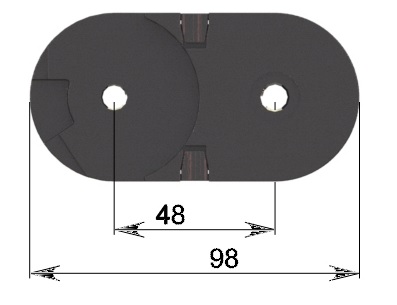

Технические характеристики цепи КЦ038
Б, мм | Масса цепи, кг/м |
| 225 | 2,13 |
| 175 | 1,97 |
| 150 | 1,89 |
| 125 | 1,8 |
| 100 | 1,68 |
| 80 | 1,62 |
| 60 | 1,56 |
Технические характеристики для самонесущей цепи КЦ038
Диаграмма нагрузки самонесущей цепи
Основные геометрические характеристики цепи
Дополнительная нагрузка, кг/м
LS2 MAX самонесущая длина, м
Если значения параметров цепи LS/2 выходят за пределы диаграммы самонесущей мощности, возникает необходимость использования дополнительных поддерживающих роликов, для того чтобы обеспечить необходимую длину перемещения.
Тип кабель-канала | Размеры, мм | |
R | H | |
КЦ 038 | 155 | 360 |
| 205 | 460 | |
L – длина цепи LS2-половина длины перемещения цепи
R – радиус изгиба цепи
Н – габаритный размер цепи при изгибе
Разделительная перегородка кабель- канала КЦ038 имеет возможность необходимого перемещения
Разделительная перегородка позволяет поделить пространство кабель-канала на необходимое количество потоков
Стальные кабеленесущие цепи ПромТехнологии

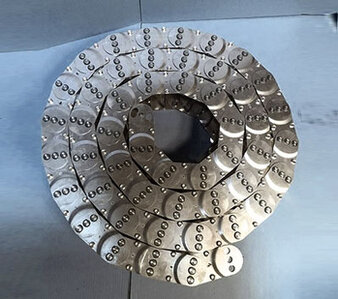

Стальные кабеленесущие цепи (оцинкованная или нержавеющая сталь) предназначены для использования в тяжелых условиях эксплуатации, а также при высоких механических нагрузках.
| Тип |  |  |  |  |
| СКЦ 031 | 31 | 50-300 | 85 | 100, 125, 150, 200, 250, 300 |
| СКЦ 046 | 46 | 50-500 | 95 | 130, 150, 200, 300, 400 |
| СКЦ 058 | 58 | 50-500 | 115 | 200, 250, 300, 350, 400 |
| СКЦ 072 | 72 | 50-500 | 135 | 250, 300, 400, 500 |
| СКЦ 105 | 105 | 120-150 | 180 | 250, 300, 350, 375, 400, 450, 500 |
Чрезвычайная прочность звеньев металлического кабель канала достигается за счет многослойной сварной конструкции, а их подвижность и надежность работает с помощью специальной шарнирной многокомпонентной конструкцией с специальными осями и стопорными кольцами.
Прочные металлические гибкие кабель каналы серии СКЦ, изготовленные ООО ПКФ «ПромТехнологии» обладают следующими преимуществами:
• Выдерживают высокие механические нагрузки и тяжелые условия эксплуатации
• Звенья энергоцепи изготавливаются из оцинкованной или нержавеющей стали соединенные между собой специальными осями
• Имеют большую длину самоподдержки при высоких нагрузках
• Имеют съемные верхние и нижние перемычки
• Большой температурный диапазон эксплуатации
• Простая и быстрая замена поврежденных участков кабель канала без его полного демонтажа
• Ширина звена с шагом 1мм
• Возможно изготовление стальной кабеленесущей цепи закрытого типа (стальная лента)
Размеры зависят от ширины и высоты внутренней части и от радиуса изгиба энергоцепи.
Перекатная цепь для автоподъёмников, станков, кранового оборудования или других механизмов может быть изготовлена в двух вариантах:
• Открытом – даже такая конфигурация снижает воздействие на кабели внешних факторов и защищает проложенные линии от повреждения;
• Закрытом – дополнительно защищает от стружки и инородных тел.
Важно понимать, что перекатная цепь для автовышек или станков подбирается с учетом типа оборудования и его конфигурации. Иногда установка закрытой системы является единственно возможным вариантом для защиты кабельных систем и их продуктивной эксплуатации.
Особенности выбора
При покупке ключевым параметром является именно размер перекатной цепи. Необходимо ориентироваться на два момента:
Вид кабелей, которые будут прокладываться – их диаметр, количество, возможный радиус изгиба, тип изоляционных материалов. По этим критериям выбирается внутреннее сечение цепи (ее высота и ширина) и радиус изгиба.
Ограничения по наружным размерам – для каналов, которые располагаются в тесном пространстве, имеется ограничение по возможной внешней ширине. Она зависит от параметров направляющей системы, которая имеется в механизме.
Стальная кабеленесущая цепь подходит для использования:
• Кабельная перекатная цепь (гусянка ) для автомобильных вышек и подъемников АПТ-17, АПТ-18, ПСС-131, АП-17, АП-18 , АПТ-28, АПТ-32, АПТ-35, АПТ-50, АГП-14, АГП-22, АГП-28, Socage, Comet, Cela, Manotti, Palfinger, Aichi, Dasan и другие.
• Кабелеукладочная цепь для крана манипулятора (КМУ) Hiab 160Т, Hiab 190ТМ, DONGYANG 2036, DONGYANG 2037, HORYONG 216, HORYONG 217, HOTOMI 1030, HOTOMI 1036, HOTOMI 2656, KANGLIM 2056, KANGLIM 2057, SOOSAN 866, SOOSAN 867.
• Кабель-канал для буровой установки (БКУ) и ямобуров.
• Кабелеукладчик для установок ГНБ
• Металлический кабель канал для металлообрабатывающих станков
Каталоги, инструкции, техническая документация ПромТехнологии
