Кабель BUS TKD INTERBUS and INTERBUS HYBRID (RBC)-(INBC)
Применение:
Кабель применяется для стандартной инсталляции систем BUS или Interbus. Пригоден для постоянной прокладки и для гибкого применения.
Особенности:
• Изоляция оболочки кабеля самозатухающая, не распространяет горение.
• Устойчива к воздействию жиров, охлаждающей жидкости и смазывающих материалов (см. таблицу технических указаний).
• Тип кабеля 2412 – UL/CSA разрешение на использование на рынках Северной Америки.
Характеристики BUS кабеля TKD INTERBUS and INTERBUS HYBRID (RBC)-(INBC)
| проводник: | медный многопроволочный |
| структура: | 0,22 мм² - 7x0,20 мм / 1,0 мм² - 32x0,20 мм |
изоляция | 0,22 мм²: PELON® / 1,00 мм²: ПВХ-пластикат |
маркировка жил | 2410-ПВХ: бело-коричневая, желто-зеленая, серо-розовая, 2412-ПВХ-UL: бело-коричневая, желто- зеленая, серо-розовая, 2414-ПВХ: бело-коричневая, желто-зеленая, серо-розовая, красная, синяя, желто- зеленая |
общий экран | луженая медная оплетка поверх алюминовой фольги |
внешняя оболочка: | ПВХ |
цвет оболочки | фиолетовый, RAL 4001 |
маркировка | да |
номинальное напряжение | 0,22 мм²: 250 В (не для высокого напряжения) 1,00 мм²: 500 В |
испытательное напряжение | жила/жила: 1.200 В жила/экран: 1000 В жила/жила 1,00 мм²: 2500 В |
сопротивление шлейфа | 0,22 мм² макс. 186 Ω / км |
сопротивление изоляции | мин. 150 MΩ x км |
Емкость | рабочая емкость: 0,22 мм² пара: макс. 60 нФ/км |
волновое сопротивление | 0,22 мм² пара: 120 Ω при 0,064 MГц |
частота передачи данных | 0,22 мм² пара: 500 КБит/сек |
расстояние передачи данных | 0,22 мм² пара: 400 м |
Мин. радиус изгиба неподвижно | 10 x диаметр кабеля |
Мин. радиус изгиба подвижно | 15 x диаметр кабеля |
| температура стационарно: | -30 °C / +70 °C |
температура подвижно | -5 °C / +70 °C. |
Примечание:
• Соответствует директиве RoHS.
• Возможна поставка кабеля определенного цвета и размера по запросу.

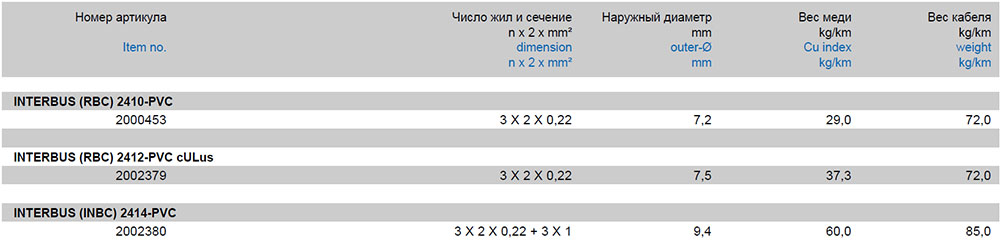

Характеристики BUS кабеля TKD INTERBUS and INTERBUS HYBRID (RBC)-(INBC)
Модели BUS кабеля TKD INTERBUS and INTERBUS HYBRID (RBC)-(INBC):
2000453, 2002379, 2002380
